Installationsmanual

Säkerhet

VARNING – Ladda aldrig batterier som är skadade, deformerade, svullna, utsatta för brand, vatten eller kraftig stöt, eller som uppvisar onormal värme eller lukt.

Läs hela manualen före användning.

Det är viktigt att installation och användning av OD Bike Laddskåp sker enligt denna manual och gällande föreskrifter. Felaktig hantering kan innebära risk för personskador eller skador på egendom.

Allmänna säkerhetsanvisningar

Använd endast produkten för avsett ändamål
OD Bike är ett laddskåp för elcykelbatterier och får endast användas för detta syfte. Felaktig användning kan leda till allvarliga personskador.

Installation ska utföras av behörig elektriker
Produkten får endast installeras av en behörig elektriker i enlighet med denna installationsmanual. Elektrikern ansvarar för att installationen uppfyller gällande lagar, standarder och nationella installationskrav. Kunden ansvarar för att framdragning av el sker korrekt och enligt gällande föreskrifter.

Korrekt dimensionerad kabeldragning krävs
All kabeldragning ska dimensioneras enligt nationella installationskrav och restriktioner.

Kontrollera produkten före drift
Innan produkten tas i bruk ska den inspekteras för synliga skador. Produkten får inte användas om den är skadad eller visar tecken på fel.

Kontrollera även att ventilationsöppningar inte är blockerade av löv, snö, smuts eller andra föremål. Otillräcklig ventilation kan leda till förhöjda temperaturer och påverka laddskåpets funktion.

Reparera inte produkten själv
Produkten får inte öppnas, demonteras eller modifieras. För aldrig in främmande föremål i någon del av skåpet.
Sänk aldrig ner produkten i vatten och utsätt den inte för hård fysisk hantering.

Felaktig installation kan orsaka skador
Felaktig montering eller elanslutning kan medföra risk för elchock, brand eller skador på person och egendom.

Luckor bör inte lämnas öppna längre än nödvändigt vid regn. Kontrollera att batteri och laddare är torra innan laddning. Om vatten trängt in i ett fack ska laddning inte påbörjas förrän facket kontrollerats och torkat.

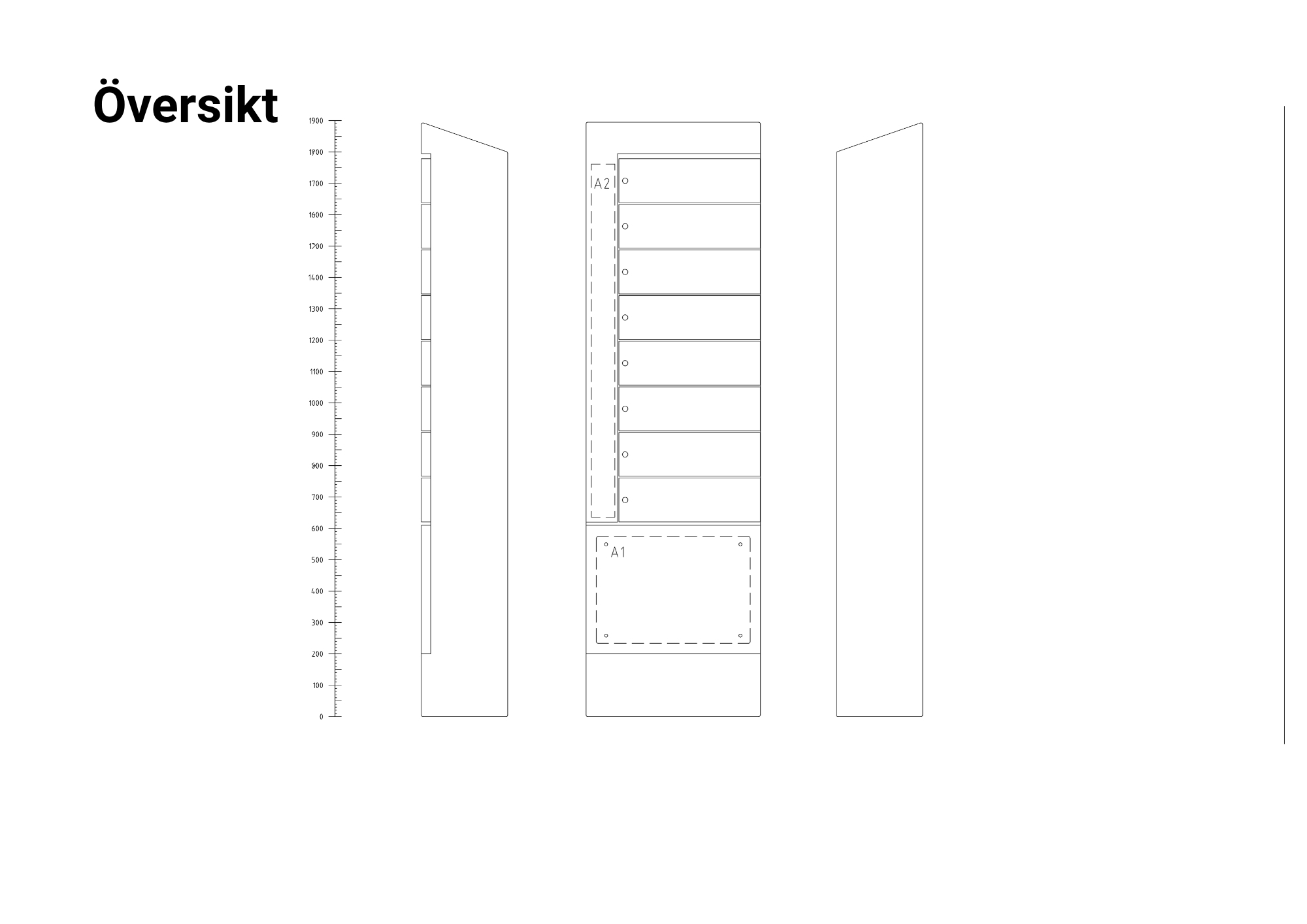

Översikt

OD Bike består av tre huvuddelar:

Låsfunktion och åtkomstsystem
Mekaniskt hänglås – enkel och robust lösning för manuell låsning.
Kodlås – Låsning via knappanel
RFID-lås – beröringsfri åtkomst via kort eller tagg.
App (A) – digital åtkomst via GoRide-app.
Cloud (C) – administratörsstyrd åtkomst och övervakning via ACE Portal.
Entrance (E) – integrering med befintligt passersystem hos beställaren.

Hårdvara
Laddskåp med temperaturstyrning, ventilation, eluttag och låssystem.

Elsystem
Säkringar, jordfelsbrytare och skyddsanordningar.

Teknisk Specifikation

Produktgrupp	ECO Charge
Tillverkningsland	Sverige
Mätområde (spänning)	230 VAC, 1-fas, 50 Hz
Installation	Monteras på fast underlag, det finns betongfundament som tillval. Elmatning ska komma upp underifrån in i skåpet.
Mått (B x D x H)	560 x 280 x 1900 mm
Mått på fack (B x H)	370 x 110 mm
Antal laddplatser	8 st (kan utökas genom att kombinera flera skåp, exempel: 4 skåp = 32 laddplatser)
Eluttag	230 V schuko
Strömkälla	16 A, 3-fas
Maxeffekt	8A
Kabelarea	Min. 3 x 2,5 mm²
Material	Galvaniserad plåt lackerad i RAL 9005
Servicelucka	Utrustad med DIN-lås och medföljande nyckel
Skyddsklass	IP44 (skydd mot fasta partiklar >1 mm och vattenstänk) Max installationshöjd 2000 m över havet. Relativ luftfuktighet 15–100 % RH, ej kondenserande.
Vikt	71 kg (andra modeller ca 80–120 kg beroende på konfiguration)
Förflyttning	Kan flyttas med pallyft eller truck
Värmeelement	Termostyrt värmeelement, 250 W
Driftsskydd för fukt, kondens och övertemperatur	– Termostatstyrd värme (T1: start vid 10 °C) – Övertemperaturstopp (T2: bryter vid 40 °C) – Automatisk ventilation
Temperaturområde (drift)	Omgivningstemperatur −15 °C till +35 °C, max höjd 2000 m, ej explosiva miljöer eller aggressiva kemikalier.
ID-etiketter	Används för identifiering av fack i större system
Certifieringar	CE-märkt (uppfyller europeiska säkerhets- och kvalitetskrav)
Sensorer	Temperaturgivare T1/T2 för styrning av värme och laddning
Tillval / Anpassningar	A= Appstyrning (GoRide), C= Cloud (integrerat till 3:e partssystem) eller E=Entrance (kopplat till tråddraget passersystem)

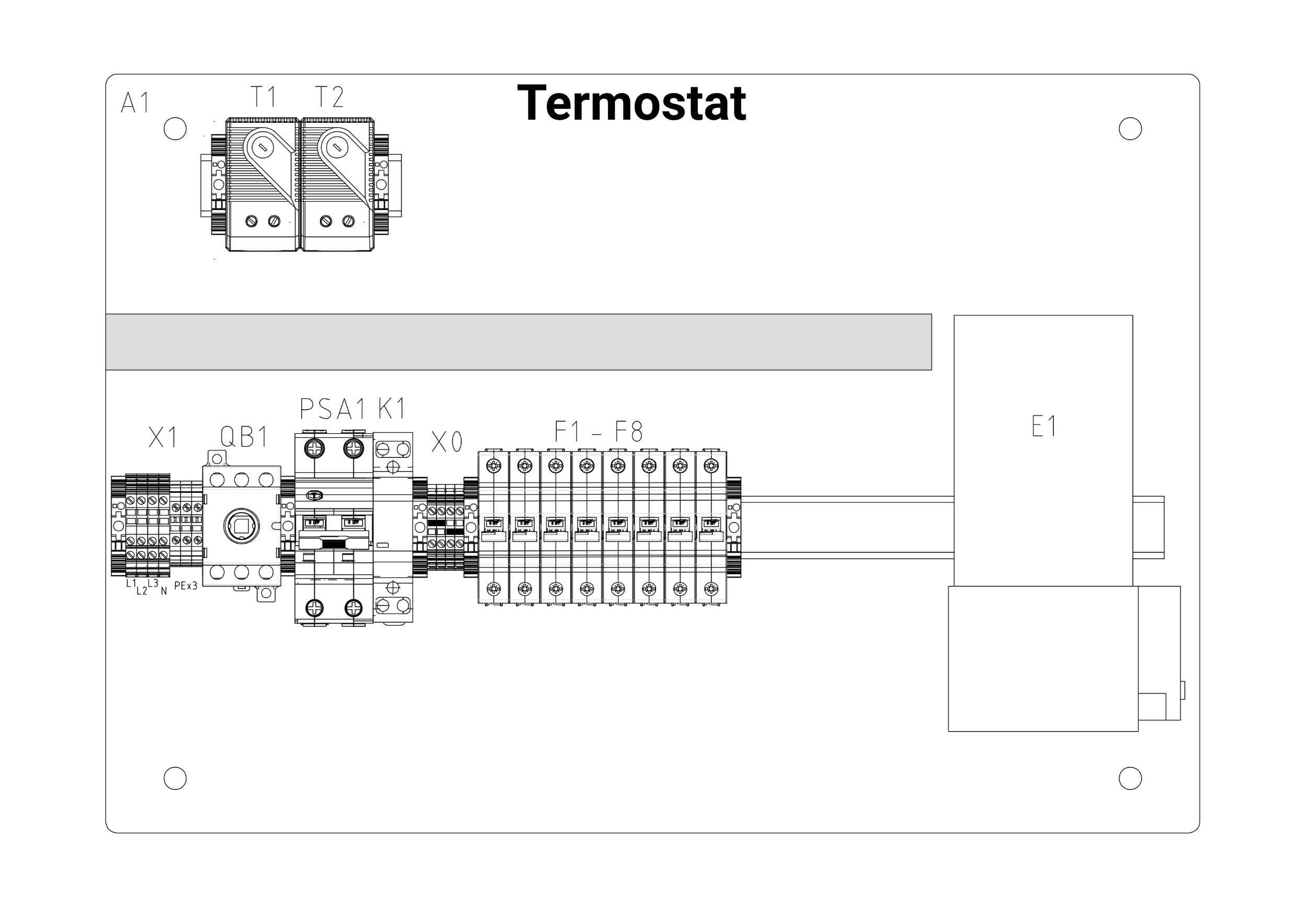

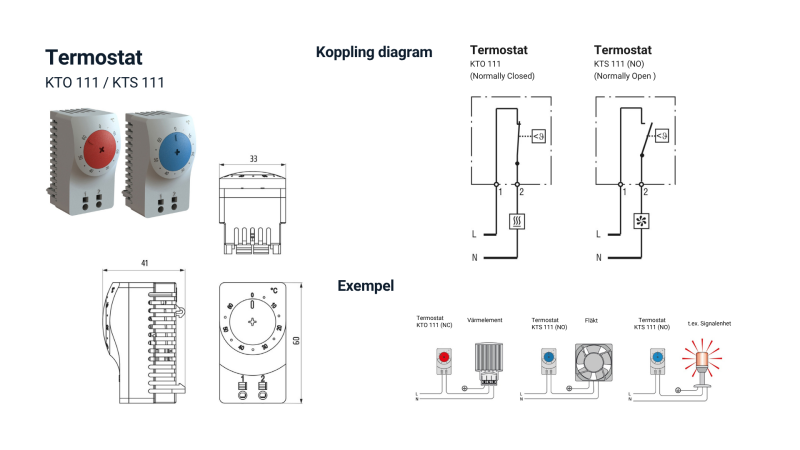

Termostat och temperaturstyrning

OD Bike är utrustat med en dubbel givarlösning för temperaturstyrning:

Termostat T1 (värmestart vid 10 °C)
T1-givare: startar värmaren vid ca 10 °C för att motverka fukt och kondens i elektronikdelen och säkerställa stabil drift.

Termostat T2 (övertemperaturstopp vid 40 °C)
T2-givare: bryter laddningen vid ca 40 °C för att förhindra överhettning.

Temperaturstyrning och värmesystem

Laddskåpet är utrustat med ett termostatstyrt värmeelement som aktiveras vid låg temperatur.
Syftet är att minska fukt och kondens i skåpet och därmed skydda elektronik och komponenter från fuktrelaterade driftstörningar.

Värmesystemet har ett inbyggt övertemperaturskydd som bryter värmen vid onormalt hög temperatur för att skydda komponenterna.

Värmefunktionen är endast avsedd för skåpets elektronik och påverkar inte laddningen eller batteriernas temperatur.

Placering markarbete och förberedelse

Markförhållanden och underlag

Skåpet ska alltid placeras på ett plant och stabilt underlag.

Vid behov ska markarbete utföras för att skapa ett jämnt montageunderlag, eftersom ojämnt underlag kan leda till skev montering eller påverka dörrens funktion. Beroende på underlag gäller följande:

Gjuten betongplatta: Fundament behövs inte.
Stenläggning: Fundamentet ska grävas ner alt betongplatta ska gjutas så att sockeln ligger i nivå med beläggningen.
Lös mark / jord / grus / asfalt: Använd fundament eller gjut en betongplatta.

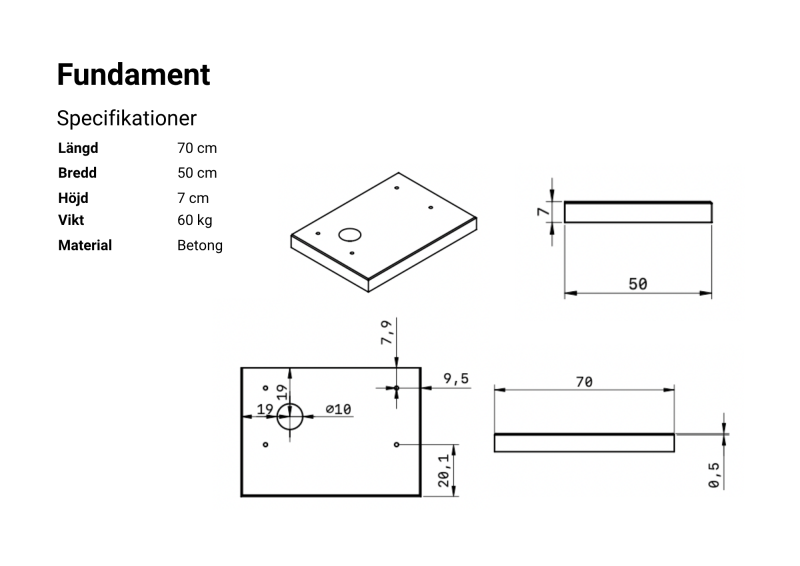

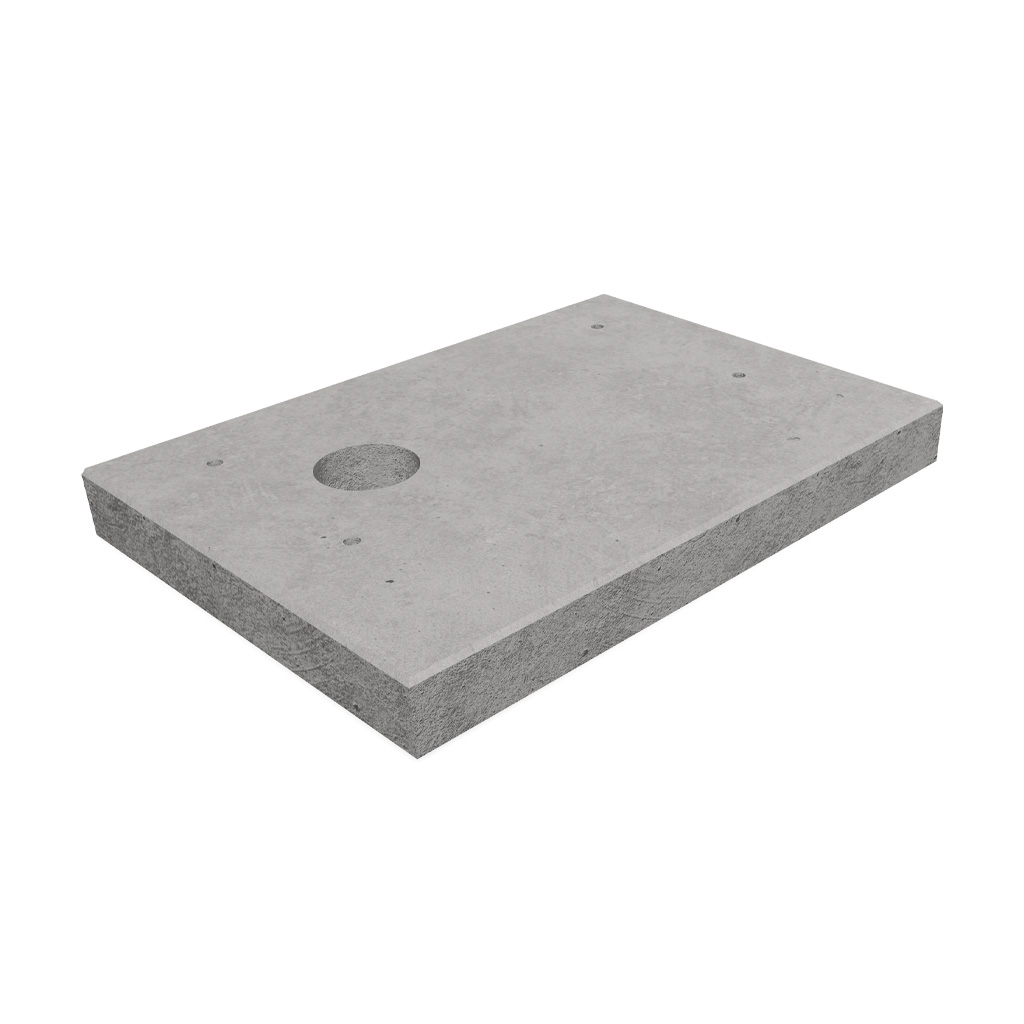

ECO Charge fundament

ECO Charge fundament är utvecklat för säker fastsättning av ECO Charge laddskåp.
Fundamentet som säkras med jordankare har förborrade hål för enkel montering och är optimerad för hållfasthet, stabilitet och enkel installation.

Specifikationer

Vikt 60 kg
Längd 70 cm
Bredd 50 cm
Höjd 7 cm
Material Betong

Om annat fundament används eller platta gjuts, ska installatören säkerställa att elmatningen kommer upp på rätt plats och matchar skåpet.

Installationshöjd

Rekommenderad installationshöjd är marknivå, plant med markytan. Vid stenläggning ska betongfundamentet alltid grävas ned så att ovansidan hamnar i nivå med omgivande yta.

Elframdragning

Säkerställ att ström är framdragen till installationsplatsen innan monteringen påbörjas.
Tillgång till elanslutning ska finnas enligt följande:

• 1 skåp (8 laddplatser): ca 1 A per laddplats, totalt 8 A inklusive fläkt och värme.
• Matning: 1 skåp → 1-fas 230 V. Två eller fler skåp → 3-fas 230 V.

Skåpen är utrustade med inbyggd jordfelsbrytare och behöver därför inte kompletteras med extern.

Matande grupp ska dimensioneras enligt gällande nationella elinstallationsregler. Kontrollera att matande skydd överensstämmer med produktens märkdata innan driftsättning.

Åtkomst och utrymme

Beakta åtkomst för både användare och service. Lämna tillräckligt utrymme runt skåpet för ventilation (minst 3 cm per sida) samt för att dörren ska kunna öppnas helt.

Rekommenderade verktyg

Smartphone, surfplatta eller dator ansluten till trådlöst nätverk
Insexnyckel 6 mm	För montering av M8-skruvar
Hylsnyckelsats	För montering av bultar i betongfundament.
Vattenpass	För att säkerställa att skåpet monteras rakt.
Multimeter	För att mäta spänning, ström och motstånd. Viktigt vid kontroll av elanslutningar.
Fassekvenstestare	För att säkerställa korrekt fasföljd vid trefasanslutning.
Spänningsprovare	För att verifiera att kablar är spänningslösa innan arbete påbörjas.
Isolationsprovare (megger)	För att testa isolationsresistans i elsystemet.
Jordfelsbrytartestare	För att kontrollera att jordfelsbrytare fungerar korrekt.
Temperaturmätare (IR-termometer)	För att kontrollera att värmeelementet och termostaterna fungerar.
Pallyft	För att flytta skåpet kortare sträckor.

Förpackningsinnehåll

Komplett skåp
DIN nyckel till servicelucka
Dekaler: Om skåpet är i utförande A med appfunktionen GoRide och är publikt ska två dekaler användas – en för att skapa konto och en för att boka.
Betongfundament om detta tillval har gjorts, + 4 bultar.

Elanslutning

Vi rekommenderar matning med 16 A, 3-fas. Det gör det enklare om ni vill bygga ut med fler skåp senare och säkerställer att anläggningen är rätt dimensionerad.

Om 1 till 2 st laddskåp
Avsäkring:  3-fas 16A.
Matande kabel samt kabel mellan skåp 1 och 2:
Max. FK 5G4mm² / EK 5G6mm²

Om 3 till 6 st laddskåp
Avsäkring – 3-fas 16A.
Matande kabel, samt kabel mellan skåp 1 – 6:
Max. FK 5G4mm², EK 5G6mm².
Lastfördelning:
Vid inkoppling av 3 – 6 skåp skall kabel 01 på huvudbrytaren flyttas enl. följande.
– I skåp 2 och 5 flyttas kabel 01 från L1 till L2 på huvudbrytaren.
– I skåp 3 och 6 Flyttas kabel 01 från L1 till L3 på huvudbrytaren

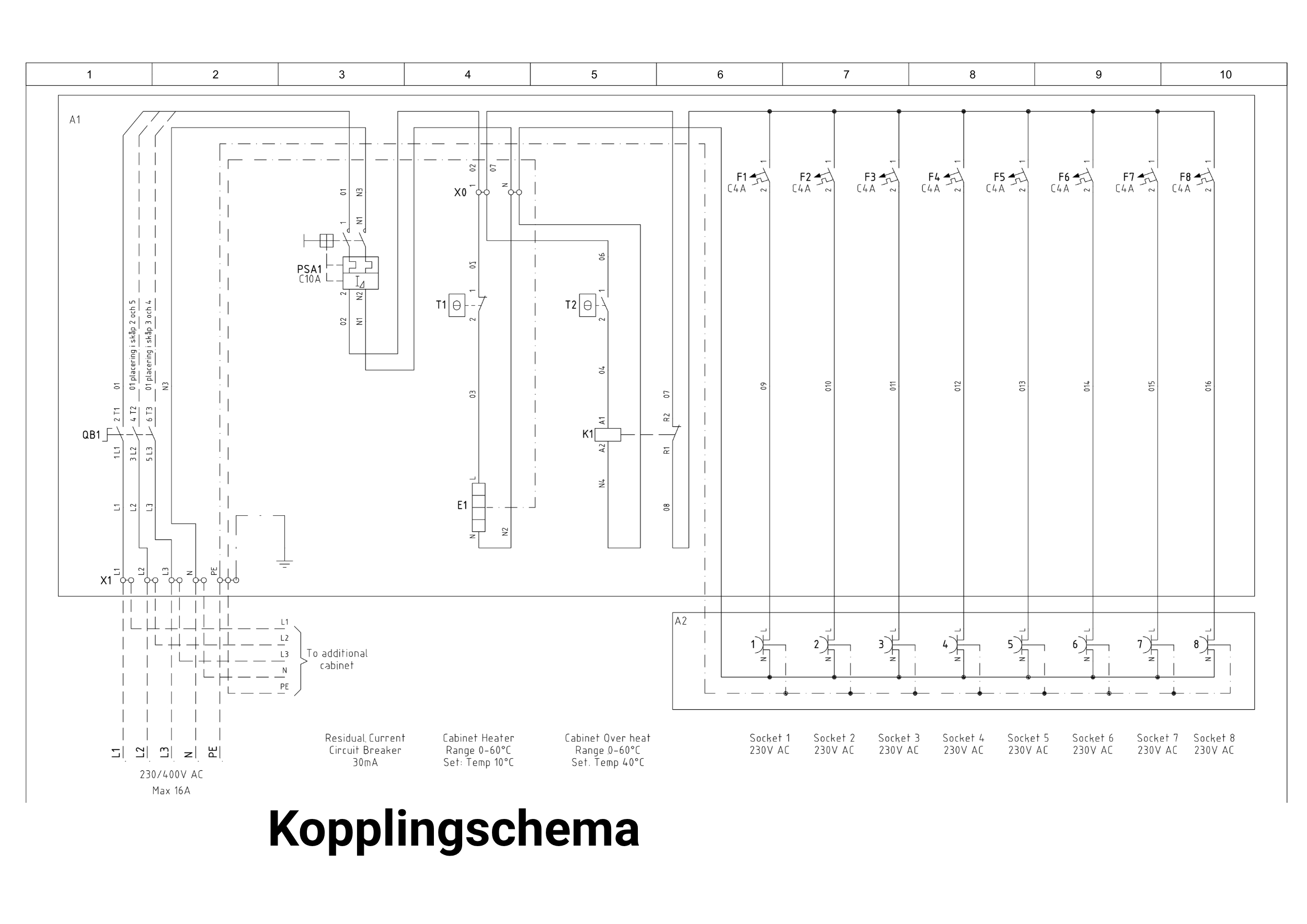

Kopplingsschema

Maxeffekt för OD BIKE 8 är 8 A.
Matning ska ske med 3-fas 230 V.

Installationssteg – elanslutning

Montering av laddskåp med sockel

Demontera sockeln från laddskåpet

1. Öppna serviceluckan
2. Kontrollera laddskåpets bas för att identifiera monteringsfästena som håller sockeln på plats.
3. Använd lämpliga verktyg för att lossa och ta bort monteringsfästena från basen.
4. Lyft försiktigt av sockeln från laddskåpet. Se till att monteringsområdet är fritt och lättillgängligt.

Förbered installationsplatsen

1. Välj en lämplig plats för sockeln. Platsen ska vara jämn, stabil och uppfylla kraven för elinstallation.
2. Vid behov – förbered underlaget med gjuten betongsockel eller annan fast förankring för att säkerställa stabilitet.

Montera sockeln

1. Placera sockeln på den förberedda platsen.
2. Kontrollera med vattenpass att sockeln står plant.
3. Fäst sockeln med bultar eller skruvar enligt rekommendation för underlaget.
4. Säkerställ att sockeln sitter stadigt och inte kan röra sig.

Placera laddskåpet på sockeln

1. Lyft laddskåpet på plats ovanpå den monterade sockeln.
2. Kontrollera att skåpet står centrerat och i linje med sockelns fästanordningar.
3. Skruva fast laddskåpet i sockeln med medföljande fästdetaljer.

Elektrisk anslutning

1. Säkerställ att strömförsörjningen är avstängd.
2. För in kablar genom kabelgenomföring, märk upp och dra in dem i skåpet.
   om låsfunktion ”Entrance” för in matning till passersystemet
3. Anslut kablarna enligt kopplingsschema. Vid enfasinstallation används L1, N och PE. Kontrollera att kablar inte ligger mot vassa plåtkanter eller rörliga delar. Samtliga kablar ska vara mekaniskt skyddade och korrekt fixerade.

Driftsättning

Inför checklista:

• skyddsledare
• kabelgenomföringar
• kabeldragning
• luckor
• servicelucka
• ventilation
• jordfelsbrytare
• uttag kontrollerade

1. Slå på strömförsörjningen.
2. Kontrollera att skåpet fungerar genom att observera indikatorlampor eller annan driftinformation.
3. Testa eventuella lås- och säkerhetsfunktioner enligt separat instruktion.
4. Stäng serviceluckan och lås den.
5. Kontrollera att ingen onormal uppvärmning, lukt eller missljud uppstår under de första minuterna efter driftsättning.

Låsfunktioner och åtkomstsystem

OD Bike kan utrustas med flera typer av låsfunktioner. Funktioner, såsom ACE App (A), ACE Cloud (C) och ACE Entrance (E), utvecklas och dokumenteras av EWF Eco. För övriga låstyper, till exempel RFID och kodlås, hänvisar vi till respektive leverantörs manualer för installation, drift.

Euro-locks CODE/RFID

Euro-locks Digitala kodlås

Aktivering App (A) via GoRide

Som administratör (beställare) ansvarar du för att skapa organisationens konto och bjuda in användare. En detaljerad administratörsguide finns på den landningssida som leverantören tillhandahåller här:

http://www.goride.se/ace/reg

Kortfattad arbetsgång:

• Skapa administratörskonto i GoRide och registrera organisationen.
• Koppla laddskåp/fack till organisationens konto.
• Tilldela åtkomst till valda fack/laddplatser.
• Hantera behörigheter och följ upp användning i portalen.

Aktivering Cloud (C) via ACE Portal

ACE Portal – inloggning

Gå till ACE Portal:
https://ewfecoaceportal-eybvcqbxekgcf2e5.swedencentral-01.azurewebsites.net

Logga in med ditt konto. Kontot skapas i förväg av en ACE-administratör.
Om du inte har fått ett användarkonto, kontakta support@ewfeco.com

Behörigheter

För att aktivera ACE Portal används olika behörighetsnivåer. Vilka steg som är relevanta beror på om du är återförsäljare (ÅF), kund eller installatör/service. Alla nedanstående steg beskrivs i detalj, men observera att inte alla moment är nödvändiga för samtliga användare.

• Återförsäljare (Reseller): Kan skapa nya kunder och hantera de kunder man själv lagt upp.
• Kund (Customer): Kan endast hantera sin egen organisation och sina egna användare.
• Installation/Service: Kan hantera de resurser (skåp) som har tilldelats av återförsäljare eller kund.

Vägledning för aktivering

• Om du är ny återförsäljare, börja med Skapa ny kund.
• Om du redan är kund eller ÅF med befintliga skåp, gå direkt till Skapa ny användare.
• Skapa ny stad används endast i de fall geografisk strukturering behövs (t.ex. kommuner med flera skåp på olika platser).

För att skapa en ny kund:

1. Tryck på ”CREATE NEW CUSTOMER”
2. Välj typ av kund som ska skapas:
    Reseller – Har rättighet att skapa andra kunder samt hantera de kunder som den reseller har skapat.
    Customer – Har rättigheter att hantera endast sig själv
    Installation / Service – Har rättigheter att hantera endast de resurser som har tilldelats dem av Customers eller Resellers.
3. Ange ett namn för den nya kunden.
4. Tryck på ”ADD CUSTOMER”

För att skapa en ny användare:

1. Välj kund.
2. Tryck på ”MANAGE USERS”.
3. Tryck på ”CREATE NEW USER”
4. Ange användarens e-post adress.
5. Ange ett lösenord.
6. Välj nivå användaren ska vara
7. Tryck på ”Register”.
8. Förmedla lösenord till användaren.

För att skapa en ny stad:

1. Välj vilken kund staden ska skapas under.
2. Tryck på ”CREATE NEW CITY”
3. Ange namn för staden.
4. Tryck på “ADD CITY”.

 För att skapa ett nytt område:

1. Välj kund
2. Välj stad som området ska skapa under.
3. Tryck på ”CREATE NEW AREA”
4. Ange namn för området.
5. Tryck på “ADD AREA”

För att skapa en ny installation:

1. Välj kund
2. Välj stad
3. Välj område som installationen ska skapas under.
4. Tryck på ”CREATE NEW INSTALLATION”
5. Ange namn för installationen.
6. Tryck på ”ADD INSTALLATION

Koppling av fysiskt skåp till installation i ACE.Portal

En installatör scannar en QR-kod som finns innanför skåpets servicelucka. QR-koden tar installatören till en sida på portalen där installatören väljer:

Kund
Stad
Område
Installation
Trycker på ”OK”.

Detta kopplar då denna uppsättning av skåp till installationen.

Aktivering Entrance (E) via passersystem

Integration sker i samråd med beställarens passersystemsleverantör.

Om produkten

Miljö och återvinning

ECO Charge ACE innehåller elektriska och elektroniska komponenter och får inte kastas tillsammans med hushållsavfall. För att minimera miljöpåverkan ska produkten återvinnas eller kasseras på ett säkert sätt i enlighet med lokala regler och bestämmelser.

• Lämna produkten till en återvinningscentral eller annan plats för elektronikåtervinning.
• Kontakta din kommun för information om korrekt hantering.
• Genom återvinning bidrar du till en mer cirkulär och hållbar användning av resurser.

Certifieringar och märkningar

ECO Charge ACE uppfyller relevanta standarder och direktiv för elsäkerhet och kvalitet.
Produkten är CE-märkt och certifierad för EU-marknaden enligt gällande direktiv.

• 2011/65/EU – RoHS-direktivet
• EN 60950-1:2001 + A11:2004
• 2014/35/EC – Lågspänningsdirektivet (LVD)

Produkten är designad och tillverkad i enlighet med dessa standarder för att säkerställa högsta kvalitet och säkerhet.

Garanti och ansvar

Garantitiden är 1 år (med möjlighet till utökad garanti upp till 5 år).
Vid åsidosättande av anvisningarna, instruktionerna och säkerhetsåtgärderna i denna manual upphör garantin att gälla.

EWF Eco friskriver sig från alla krav på ersättning vid skador eller incidenter som direkt eller indirekt uppkommer till följd av att manualen inte har följts.

• Installationen ska utföras av behörig elektriker enligt gällande lagar och föreskrifter.
• EWF Eco ansvarar inte för följder av felaktig installation eller användning.
• EWF Eco förbehåller sig rätten att när som helst uppdatera innehållet i detta dokument utan föregående meddelande.

Ansvarsbegränsning

Tillverkaren lämnar inga garantier för riktigheten eller fullständigheten av informationen i detta dokument och bär inget ansvar för konsekvenser av användning av informationen.
Detta inkluderar indirekta skador, driftstopp eller ekonomiska förluster som kan uppstå vid användning av produkten eller manualen.

Drift, underhåll & rengöring

Ventilation
Ventilationsöppningar ska hållas fria från smuts, löv, snö och andra hinder.

• Laddskåpen är konstruerade för ett problemfritt användande och kräver normalt sett inget underhåll.
• Laddskåpen rengörs med ett milt rengöringsmedel och en fuktad trasa. Använd aldrig högtryckstvätt, ångrengöring, lösningsmedel eller frätande rengöringsmedel.
• Månadskontroll: Visuell kontroll av skåp, kablage och ventilation.
• Kvartalsvis: Funktionsprov av lås, belysning och uttag.
• Årligen: Inspektion av behörig tekniker. Kontroll av jordanslutning, kabelinföringar, tätningar, korrosion, skruvförband och jordfelsbrytare.
• Använd alltid originalreservdelar från EWF Eco.

Support

Vid garanti, support- och serviceärenden, vänd er till er återförsäljare i första hand.

Frågor om produkt och drift:
support@ewfeco.se | 010-4952495
